Transformatörlerin yapısı, sembolleri ve çalışma prensipleri
Transformatörlerin yapısı, sembolleri ve çalışma prensipleri
Kaydolun ve günde 1000 $ kazanın ⋙
Transformatörler , gerilim seviyelerini insan ihtiyaçlarına göre ayarlamayı temel görevi olarak gören önemli güç iletim cihazlarından biridir. Aşağıdaki makale herkesin bilgi sahibi olması için transformatörlerin yapısını, sembollerini ve çalışma prensiplerini detaylı bir şekilde anlatacaktır.
Bir trafonun yapısı 3 ana kısımdan oluşur: Çelik çekirdek, sargılar ve muhafaza.
Transformatörlerin genel yapısı
Çelik çekirdek: Sütun ve boyunduruğu içerir. Sütun, sarma telinin yerleştirilmesinde kullanılır ve boyunduruk, sütunları birbirine bağlayarak kapalı manyetik devre oluşturma görevini üstlenir. Transformatör çekirdeği genellikle iyi manyetik iletken malzemelerden, ince yalıtımlı demir sacların birleştirilmesiyle üretilir. Çelik çekirdeğin temel işlevi manyetizmayı iletmek ve aynı zamanda sarma telinin yerleştirileceği bir çerçeve oluşturmaktır.

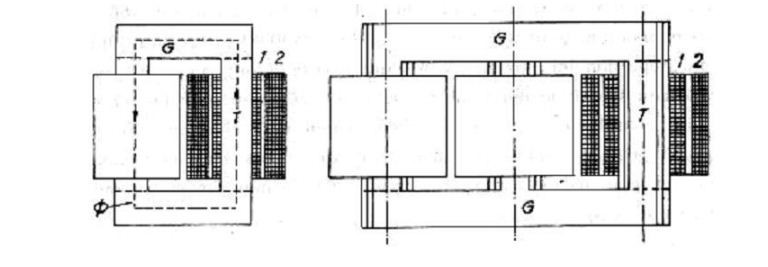

Trafo çekirdek parçası
Sargı: Transformatörlerde genellikle bakır veya alüminyum sargılar kullanılır, dış tabakası yalıtılmıştır. Sargının görevi enerjiyi alıp iletmektir. Normalde bakır tel ile sarılmış trafolar daha iyi elektrik iletkenliğine sahip olacak, belirli bir kullanım süresinden sonra oksitlenmeyi önleyecek, trafonun dayanıklılığını ve kullanım ömrünü artıracaktır.
Sargılar iki tipe ayrılır: Birincil sargı ve ikincil sargı. Birincil bobin enerjiyi almak ve AC devresine bağlanmaktan sorumludur. İkincil bobin ise yüke enerji iletmekten sorumludur. Her trafo tipinin görevine göre iki bobinin sarım sayısı farklı olacaktır. Birincil bobin tur sayısı ikincil bobin tur sayısından fazla olabilir veya bunun tersi de geçerlidir.

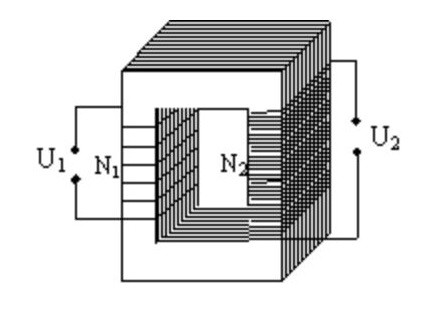

Sargı, birincil bobin ve ikincil bobinden oluşur.
Kasa: Transformatör kasası, makinenin türüne bağlı olarak ahşap, plastik, tahta, çelik, ince sac, döküm gibi farklı malzemelerden yapılır. Kasanın görevi transformatörün iç bileşenlerini korumaktır. Kutu bir kapak ve bir kutudan oluşmaktadır.

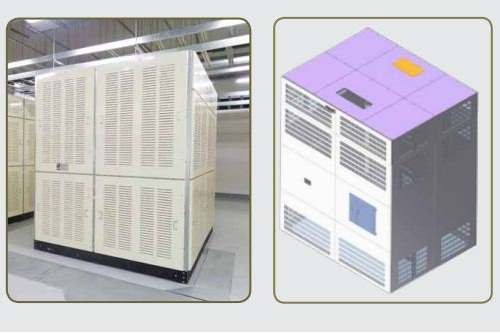

Transformatör muhafazası tank kapağı ve tankı içerir
Transformatör sembolü
Yapı ve fonksiyonlarına göre transformatörler 7 ana tipe ayrılır ve aşağıdaki şekilde sembolize edilir:
Bazı yaygın trafo sembolleri
Transformatörlerin nasıl çalıştığını öğrenin

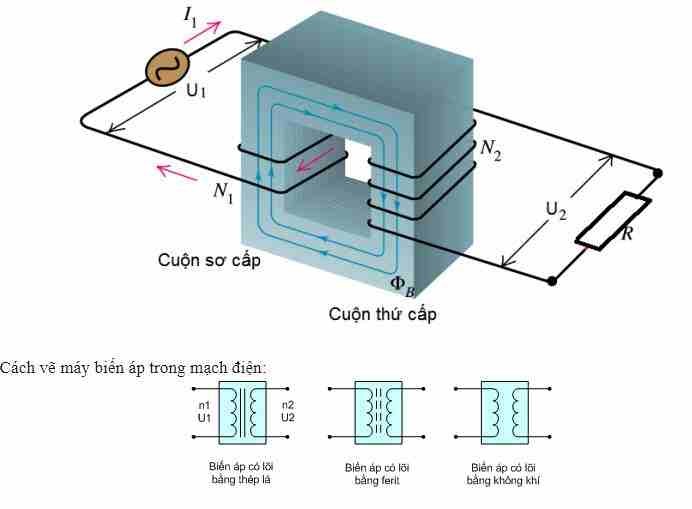

Transformatörün çalışma prensibi elektromanyetik indüksiyon olayına dayanır. Birincil bobinin iki ucuna AC voltaj uyguladığımızda, iki bobinin içindeki manyetik akıda bir değişiklik meydana gelecektir. Bu akı birincil ve ikincil bobinlerden geçer. Daha sonra sekonder bobin elektromotor kuvvetini indükleyecek ve başlangıç voltaj seviyesini değiştirecektir.
Transformatör çeşitleri
Transformatörler birçok farklı şekilde sınıflandırılır:
Yapıya göre sınıflandırma: Tek fazlı trafo, üç fazlı trafo.
Fonksiyona göre sınıflandırma: Alçaltıcı trafo, yükseltici trafo.
Yalıtım özelliklerine göre sınıflandırma: Hava çekirdekli trafo, yağ çekirdekli trafo...
Fonksiyona göre sınıflandırma: İnşaat trafoları, güç trafoları, kaynak trafoları, ev trafoları...
Transformatörün işlevi nedir?
Transformatörün temel işlevi, kullanıcının ihtiyacına göre gerilim değerlerini yüksekten düşüğe veya düşükten yükseğe dönüştürmektir. Transformatörler konutlarda, fabrikalarda, yüksek katlı binalar, hastaneler, alışveriş merkezleri gibi büyük inşaatlarda yaygın olarak kullanılmaktadır. Özellikle trafo merkezlerinin ve enerji iletim sistemlerinin en önemli parçalarından biridir.
Böylelikle transformatörlerin yapısını, sembollerini, çalışma prensiplerini, kullanım alanlarını ve sınıflandırılmasını en detaylı ve anlaşılır şekilde sunmuş olduk. Umarım bu cihaz hakkında daha ilginç bilgilere sahip olursunuz.
